CAU5-T2-40PV
Chanan
| Cantidad: | |
|---|---|
CAU5-T2-40 PV SPD es un protector contra sobretensiones de CC de Clase II especializado diseñado para sistemas de suministro de energía fotovoltaica, con la capacidad de manejar un voltaje de funcionamiento continuo máximo de 1500 V CC.Estas unidades deben instalarse en paralelo en las redes CC que requieran protección, ofreciendo modos de protección tanto comunes como diferentes.Para una cobertura óptima, se recomienda instalarlos en ambos extremos de la línea de alimentación de CC, especialmente para enrutamiento de líneas externas y largas, que abarquen el lado del panel solar y el lado del inversor/convertidor.
| No. de polos | 2P(2Mods),3P(3Mods) | |||
| Ubicación de uso | Caja de hilos, Inversor | |||
| Modo de protección | (CC+)-PE,(CC-)-PE,(CC+)-(CC-) | |||
| Elementos de protección | MOV de alta energía | |||
| Voltaje CC de funcionamiento continuo máximo | Ucpv | 600V | 1000V | 1500V |
| Corriente de descarga normal (8/20μs) | In | 20kA | ||
| Corriente de descarga total (8/20μs) | ITotal | 40kA | ||
| Corriente máxima de descarga (8/20μs) | Imáximo | 40kA | ||
| Nivel de protección de voltaje (2P) | Up | 2,6kV | 4,0kV | / |
| Nivel de protección de voltaje (3P) | Up | / | 4,0kV | 5,2kV |
| Tiempo de respuesta | ejército de reserva | ≤25 ns | ||
| Rango de temperatura de funcionamiento | Tu | -40 ℃ a +80 ℃ | ||
| Estado de funcionamiento/indicación de fallo | Verde rojo | |||
| Área de sección transversal (Mín.)/(Máx.) | 4mm²/35mm² | |||
| Montaje | Carril DIN de 35 mm, EN 60715 | |||
| Material del recinto | Plástico Térmico UL94-V0 | |||
| Grado de protección | IP20 (integrado) | |||

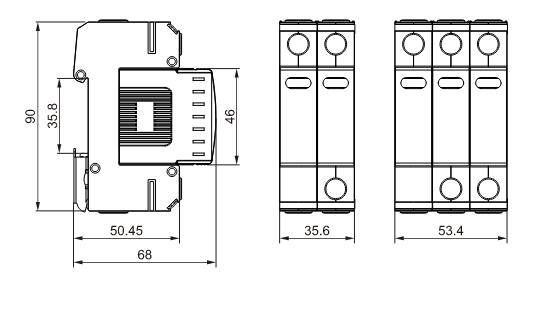

Los protectores contra sobretensiones fotovoltaicas de CC tipo 2 son componentes críticos para proteger los sistemas fotovoltaicos (PV) de sobretensiones causadas por rayos indirectos y otras fuentes de transitorios eléctricos.Estos dispositivos están diseñados para proteger contra las sobretensiones que pueden ocurrir en los sistemas fotovoltaicos, garantizando la seguridad y longevidad de los equipos eléctricos involucrados en la generación de energía solar.Así es como se aplican normalmente:
Protección de paneles fotovoltaicos: Los protectores contra sobretensiones tipo 2 se instalan en el lado de salida de CC de los paneles solares, tanto positivo a tierra como negativo a tierra.Esto tiene como objetivo proteger los propios paneles solares de las sobretensiones que pueden ocurrir debido a las condiciones atmosféricas o a las operaciones de conmutación dentro de la red eléctrica.
Cajas combinadoras y recombinadoras: En instalaciones donde se conectan varios paneles solares, se aplica protección contra sobretensiones a las cajas combinadoras y recombinadoras.Estas cajas consolidan la salida de varios paneles antes de alimentarla al inversor y, por tanto, son puntos críticos para la protección contra sobretensiones.
Protección del inversor: El inversor, que convierte la energía CC de los paneles en energía CA para uso en hogares o negocios, también está protegido por protectores contra sobretensiones Tipo 2.Esto es crucial ya que los inversores son sensibles a la sobretensión y su reemplazo puede resultar costoso.
Protección de instalaciones de edificios: Más allá del propio sistema fotovoltaico, los protectores contra sobretensiones de tipo 2 ayudan a salvaguardar los equipos de control y comunicación, así como los dispositivos dentro de la instalación del edificio que podrían verse afectados por sobretensiones eléctricas.
Integración en Sistemas de Monitoreo: Estos protectores contra sobretensiones de tipo 2 vienen con capacidades de señalización remota opcionales.Esto les permite integrarse en sistemas de monitoreo centralizados, donde se puede verificar su estado y programar el mantenimiento de manera proactiva si se detecta una falla.
Estas aplicaciones demuestran la importancia de los protectores contra sobretensiones de tipo 2 para mantener la integridad operativa y la seguridad de los sistemas fotovoltaicos en varios puntos donde las sobretensiones eléctricas podrían causar daños.
