CAL3-40S
Chanan
| Cantidad: | |
|---|---|
CAL3-40S se utiliza principalmente para sistemas eléctricos de CA de 50 Hz o 60 Hz con un voltaje nominal de 230 o menos y una corriente de trabajo nominal de 40 A o menos.El propósito de este dispositivo es cortar inmediatamente el suministro de energía en caso de descarga eléctrica o fuga de corriente que exceda el valor especificado.Además, este RCBO también puede proporcionar protección contra sobrecargas y cortocircuitos, así como cambios de línea no frecuentes en condiciones normales.
Los RCBO son un componente esencial en las instalaciones eléctricas modernas para brindar una protección integral contra diversos peligros eléctricos y daños a los equipos.
Combinación de RCD y MCB: CAL3-40S RCBO combina las funciones de dispositivos de corriente residual (RCD) y disyuntores miniatura (MCB), brindando protección contra corrientes de falla a tierra, sobrecarga y corrientes de cortocircuito.
Diseño compacto: CAL3-40S RCBO está diseñado para ser compacto, con solo dos anchos de módulo en un panel eléctrico, lo que los hace adecuados para diversos entornos de instalación.
Varias características de disparo: El RCBO CAL3-40S está disponible con capacidades de corte en cortocircuito de 4,5 kA y características de disparo (B, C) para adaptarse a diferentes aplicaciones y requisitos.
Amplia gama de opciones de sensibilidad: CAL3-40S RCBO viene en una variedad de clasificaciones de sensibilidad para brindar protección adecuada para diferentes tipos de instalaciones eléctricas.
Reducción de disparos molestos: Los RCBO avanzados están diseñados para minimizar los disparos molestos causados por condiciones eléctricas transitorias o temporales, lo que garantiza una mejor confiabilidad del sistema.

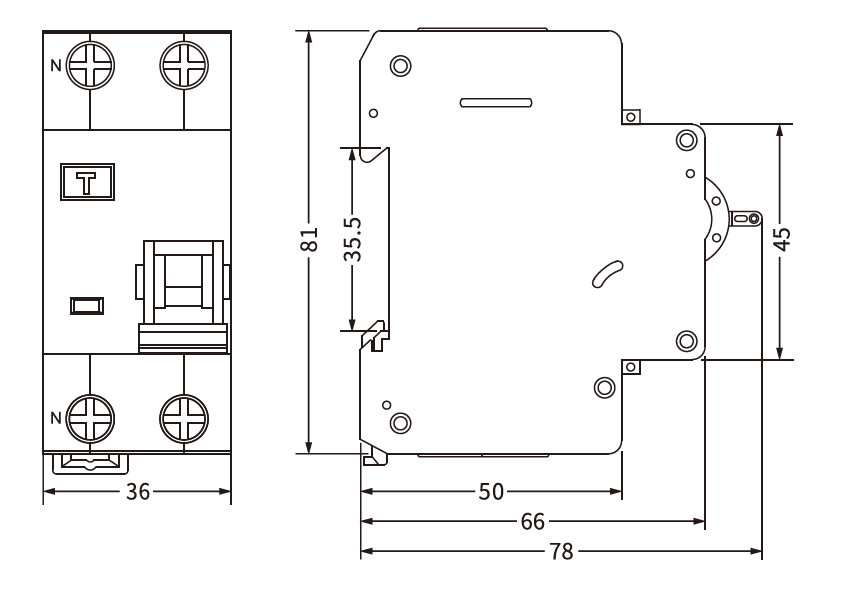

| Estándar | CEI/EN61009-1 |
| Proteccion | Falla a tierra, sobrecorriente y cortocircuito, sobretensión (seleccionable) |
| tipo de viaje | Fallo a tierra: electrónico |
| Sobrecarga y cortocircuito: termomagnético. | |
| Tipo de protección (fuga eléctrica) | aire acondicionado, un |
| No. de polos | 1P+N 2módulo, línea N con desconectado |
| Corrientes nominales en | 6,10,16,20,25,32,40A |
| Corrientes de sensibilidad nominal I△n | 10,30,100,300mA |
| Tiempo de apagado de corriente residual bajo I△n | ≤ 0,1 s |
| Capacidad residual nominal de cierre y rotura (I△m) | 500 A (en ≤ 50 A), 10 pulgadas (en > 50 A) |
| Tensión nominal Ue | 230/240V~ |
| Frecuencia nominal | 50/60Hz |
| Capacidad de ruptura nominal | 4.500A |
| Impulso nominal con tensión estándar (1,5/50) Uimp | 4.000V |
| Tensión de prueba dieléctrica a frecuencia industrial durante 1 min | 2kV |
| Característica de liberación térmica | (1,13-1,45) x pulgadas |
| Característica de liberación magnética | B:(3-5) x Pulg., C:(5-10) x Pulg. |
| vida electrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente | -25 ℃ a +40 ℃, humedad máxima del 95 % |
| Tipo de conexión de terminales | Barra colectora tipo cable/pin |
| Tamaño máximo de terminal para cable | 25mm² |
| Par de apriete máx. | 2,5 Nm |
| Instalación | Montaje en carril DIN de 35 mm |
| Conexión | Desde arriba |
Los RCBO (disyuntores de corriente residual con protección contra sobrecorriente) se usan comúnmente en diversos escenarios de aplicación donde es necesario combinar protección contra sobrecorriente (sobrecarga y cortocircuito) y protección contra corrientes de fuga a tierra.
Edificios residenciales: Los RCBO se utilizan ampliamente en instalaciones eléctricas residenciales para garantizar la seguridad de los ocupantes y proteger los electrodomésticos de daños debidos a fallas eléctricas.
Edificios comerciales: En entornos comerciales como oficinas, tiendas y restaurantes, los RCBO ayudan a proteger a los empleados, clientes y equipos contra riesgos eléctricos.
Entornos industriales: Los RCBO son esenciales en aplicaciones industriales para proteger a los trabajadores y prevenir daños a maquinaria y equipos causados por fallas eléctricas.
Instalaciones exteriores: En instalaciones eléctricas exteriores, como sistemas de iluminación, los RCBO brindan protección contra fallas a tierra y sobrecorriente, garantizando la seguridad de personas y equipos.
Preguntas más frecuentes
| 1. ¿Cuáles son los tipos de RCBO? RCCB es un tipo de protector de fugas, que se llama disyuntor operado por corriente residual.Puede detectar la corriente de fuga en el circuito y, cuando la corriente de fuga excede el valor establecido, el RCCB cortará automáticamente el circuito para proteger la seguridad personal. | |
| A continuación se muestran algunos tipos de RCBO comunes: RCBO de 2 polos: adecuado para circuitos monofásicos. RCBO de 4 polos: adecuado para circuitos trifásicos, que pueden proporcionar una mejor protección contra fugas. RCBO tipo A: Adecuado para entornos peligrosos para el cuerpo humano, como zonas residenciales, hospitales, etc. RCBO tipo AC: adecuado para entornos con cargas resistivas no puras, como iluminación, electrodomésticos, etc. RCBO tipo F: Adecuado para entornos donde existe riesgo de fallas de arco, como equipos industriales, etc. | |
| 2. ¿Cuál es el principio de funcionamiento de RCBO? | |
| RCBO es un disyuntor combinado con protección contra fugas y protección contra sobrecarga/cortocircuito.El principio de funcionamiento de RCBO es que cuando se detecta cualquier fuga en el circuito, lo cortará inmediatamente para proteger a las personas del peligro de descarga eléctrica.Además, si hay una sobrecarga o un cortocircuito en el circuito, RCBO también cortará el circuito inmediatamente para evitar peligros como un incendio.Por lo tanto, RCBO es un equipo eléctrico muy importante que puede proteger la vida de las personas y la seguridad de la propiedad. | |
| 3. ¿Cuál es la diferencia entre RCBO y RCD? | |
| Tanto RCBO como RCD son dispositivos utilizados para la protección de circuitos, pero hacen cosas diferentes.El nombre completo de RCD es protector de acción de corriente residual.Se utiliza principalmente para detectar si hay fugas en el circuito.Una vez que se encuentra una fuga, cortará rápidamente el circuito para proteger la seguridad personal.RCBO se llama disyuntor de corriente residual con protección contra sobrecarga.No solo puede detectar fugas, sino también detectar sobrecargas y cortocircuitos, y cortar el circuito cuando se detectan estos problemas para proteger la seguridad de los equipos eléctricos.Por lo tanto, RCBO tiene funciones de protección más completas que RCD. | |
| 4. ¿Cómo elegir la corriente nominal y el tiempo de acción de fuga nominal del RCBO? | |
| Corriente nominal del circuito: la corriente nominal del RCBO debe coincidir con la corriente nominal del circuito para garantizar una desconexión rápida de la fuente de alimentación en caso de sobrecarga o cortocircuito del circuito. Tipo y cantidad de equipos eléctricos: diferentes tipos y cantidades de equipos eléctricos tienen diferentes cargas en el circuito, por lo que es necesario seleccionar la corriente nominal RCBO adecuada según la situación real. Requisitos de protección contra fugas: seleccione el tiempo nominal de acción contra fugas del RCBO de acuerdo con los requisitos de protección contra fugas.Generalmente se recomienda elegir el tiempo nominal de acción de fuga de 100 ms o 300 ms. | |
| 5. ¿Bajo qué circunstancias se debe utilizar RCBO? | |
| RCBO (disyuntor de corriente residual con protección contra sobrecorriente) es un dispositivo de protección eléctrica que puede cortar automáticamente el circuito cuando la corriente se sobrecarga o se fuga.Por lo tanto, los RCBO se utilizan a menudo en situaciones en las que se requiere protección de seguridad adicional, como el uso de equipos eléctricos en ambientes húmedos, el uso de aparatos eléctricos con conexión a tierra o en lugares donde es necesario proteger a las personas.Además, los RCBO se utilizan comúnmente en instalaciones residenciales, comerciales e industriales para garantizar la seguridad y confiabilidad de los sistemas eléctricos. |
