Protector contra sobretensiones de CA CAU5 tipo 2, Imax 20 kA, SPD de CA Clase II

Estándar: IEC/EN 61643-11
No. de polos: 1,2,3,4,1P+NPE, 3P+NPE
Clasificación de sobretensión: Imax=20kA (8/20 µs)
Categoría IEC/EN: Tipo 2/Clase II
Máx.voltaje de funcionamiento continuo: 150, 275, 320, 385, 440V
Vivienda: Diseño enchufable

Model:
CAU5-T2-20
Marca:
Chanan

Disponibilidad:

Cantidad:



Consultar

Descripción del Producto

Descripción

Protección integral de la fuente de alimentación de CA

Presentamos el dispositivo de protección contra sobretensiones (SPD) modular tipo 2 CAU5-T2-20, una solución de última generación para proteger sus equipos críticos contra sobretensiones transitorias.Este sistema esencial proporciona una protección confiable contra la naturaleza impredecible de los voltajes transitorios causados por los impactos de rayos locales y la conmutación de diversas cargas eléctricas, tanto inductivas como capacitivas.Está diseñado específicamente para ofrecer una seguridad inigualable para dispositivos conectados a fuentes de alimentación de CA de bajo voltaje.

Instalación versátil y fácil de usar

Cada modelo CAU5-T2-20 está equipado con bases de conexión flexibles para montaje en riel DIN, que están disponibles en opciones que van de 1 a 4 módulos.Esto permite una instalación plug-and-play sencilla de los módulos de protección contra sobretensiones seleccionados, lo que promete una configuración fácil de usar que se puede adaptar rápidamente para satisfacer sus necesidades de protección específicas sin ningún problema.

Protección avanzada de líneas neutrales y PE

Para mejorar aún más sus capacidades de protección, el SPD incluye módulos NPE, que facilitan el montaje de sistemas SPD combinados 1P+NPE y 3P+NPE.Estas configuraciones son fundamentales para brindar protección avanzada para la continuidad entre líneas neutrales y sistemas equipotenciales de línea PE.Con la incorporación de los módulos NPE, la eficacia de la protección contra sobretensiones del CAU5-T2-20 se amplifica significativamente, lo que garantiza una defensa de primer nivel donde más importa.

Parámetros técnicos

tabla 1

No. de polos	1P	2P	3P	4P	1P+NPE	3P+NPE
Sistemas de red	TN-S, TN-C, TT (solo LN)	TN-S	TN-C	TN-S	TT, TN-S
Modo de protección	L-PE, N-PE (solo TN-S), L-PEN, LN	L-PE, N-PE	L-PEN	L-PE, N-PE	LN, N-PE
Elementos de protección	MOV de alta energía				MOV y GDT de alta energía

Tabla 2

Tensión máxima de funcionamiento continuo (LN)	uc	150V	275V	320V	385V	440V
Tensión máxima de funcionamiento continuo (N-PE)	uc	255V
Corriente de descarga normal (8/20μs) (LN)/(N-PE)	In	10kA
Corriente máxima de descarga (8/20μs) (LN)/(N-PE)	imax	20kA
Nivel de protección de tensión (LN)/(N-PE)	Arriba	0,8kV/1,5kV	1,0 kV/1,5 kV	1,2 kV/1,5 kV	1,45 kV/1,5 kV	1,6kV/1,5kV
Nivel de protección de voltaje 5kA	Arriba	0,5kV	0,8kV	1,0kV	1,2kV	1,4kV
Tiempo de respuesta (LN)/(N-PE)	ejército de reserva	≤25ns/≤100ns
Rango de temperatura de funcionamiento	Tu	-40 ℃ a +80 ℃
Máx.Fusible de respaldo		125 A gL/gG
Estado de funcionamiento/indicación de fallo		Verde/rojo (LN), amarillo (N-PE)
Área de sección transversal (Mín.)/(Máx.)		4mm²/35mm²
Montaje		Carril DIN de 35 mm, EN 60715
Material del recinto		Plástico Térmico UL94-V0
Grado de protección		IP20 (integrado)

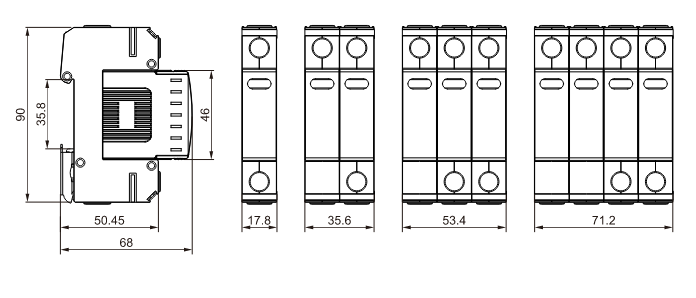

Dimensiones totales

Tamaño CAU5-T2-20kA

Usos del producto

Los protectores contra sobretensiones de CA tipo 2 con una corriente máxima de descarga de 20 kA están diseñados para proteger las instalaciones eléctricas de sobretensiones, como las provocadas por la caída indirecta de rayos o la conmutación de equipos eléctricos.Así es como se aplican normalmente:

Paneles eléctricos comerciales y residenciales: Estos protectores contra sobretensiones se instalan en los paneles de servicio eléctrico de edificios comerciales y residenciales para proteger contra sobretensiones que pueden dañar los aparatos conectados y los equipos electrónicos sensibles.Son un componente esencial para los edificios modernos que dependen de una variedad de dispositivos electrónicos para las operaciones diarias.
Cumplimiento de Códigos Eléctricos: La instalación de protectores contra sobretensiones de tipo 2 con una corriente de descarga máxima de 20 kA puede ayudar a garantizar el cumplimiento de los códigos eléctricos, como el NEC (Código Eléctrico Nacional), que puede requerir protección contra sobretensiones para las unidades de vivienda para proteger contra sobretensiones y garantizar la seguridad de la red eléctrica. sistema.
Instalaciones industriales: En entornos industriales, estos protectores contra sobretensiones protegen los sistemas de control, la maquinaria y otros componentes críticos que son sensibles a problemas de calidad de la energía.Son especialmente importantes en instalaciones donde la continuidad operativa es crítica y se debe minimizar el tiempo de inactividad debido a fallas del equipo.
Sistemas de energías renovables: Para instalaciones de energía fotovoltaica (solar) o eólica, estos protectores contra sobretensiones se utilizan para defender a los inversores y sistemas de control de transitorios eléctricos que pueden ser inducidos por condiciones atmosféricas o eventos de conmutación de la red.

En resumen, los protectores contra sobretensiones de CA tipo 2 con una corriente de descarga máxima de 20 kA ofrecen una protección sólida contra sobretensiones en una amplia gama de aplicaciones, desde entornos residenciales hasta comerciales e industriales, garantizando la protección de componentes electrónicos sensibles y el cumplimiento de los estándares de seguridad.
