CAU5-T1+T2-12
Chanan
| Cantidad: | |
|---|---|

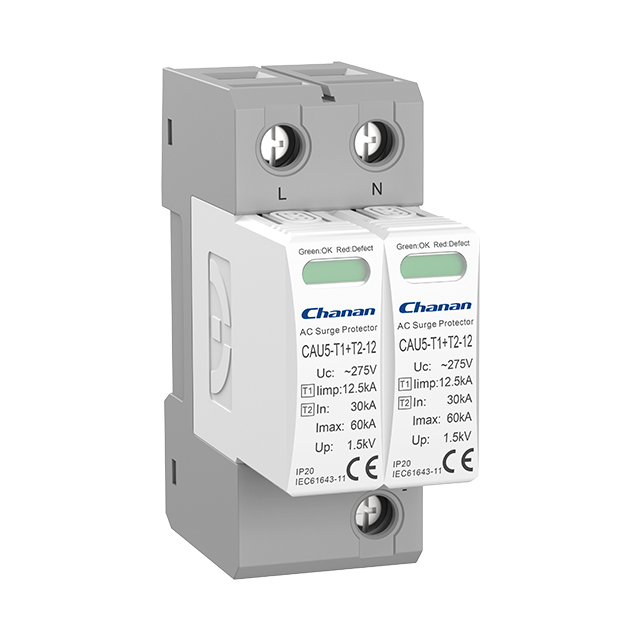

CAU5-T1+T2-12 es una serie de dispositivos de protección contra sobretensiones de CA de 12,5 kA con corriente de descarga impulsiva (Iimp) Clase I+II.Están diseñados específicamente para brindar protección contra la caída de rayos indirectos y directos de baja intensidad.Estos SPD están equipados con varistores de óxido metálico de alta energía, lo que garantiza un tiempo de respuesta bajo y características adecuadas para protección de Clase I y II.
tabla 1
| No. de polos | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Sistemas de red | TN-S,TN-C,TT(sólo LN) | TN-S | TN-C | TN-S | TT,TN-S | |
| Modo de protección | L-PE,N-PE(sóloTN-S), L-PEN,LN | L-PE,N-PE | L-PEN | L-PE, N-PE | LN,N-PE | |
| Elementos de protección | MOV de alta energía | MOV y GDT de alta energía | ||||
Tabla 2
| Máx.tensión de funcionamiento continuo | Uc(LN) | 150V | 275V | 320V | 385V |
| Uc(N-PE) | 255V | ||||
| Corriente de descarga de impulso (10/350μs) | ldiablillo | 12,5kA | |||
| Corriente de descarga normal (8/20μs) | In | 30kA | |||
| Corriente máxima de descarga (8/20μs) | Imáximo | 60kA | |||
| Nivel de protección de tensión (LN)/(N-PE) | Up | 1,2 kV/1,5 kV | 1,5 kV/1,5 kV | 1,6kV/1,5kV | 1,8kV/1,5kV |
| Nivel de protección de voltaje 5kA | ≤0,6kV | ≤1,0kV | ≤1,2kV | ≤1,3kV | |
| Tiempo de respuesta (LN)/(N-PE) | ejército de reserva | ≤25ns/≤100ns | |||
| Rango de temperatura de funcionamiento | Tu | -40 ℃ a +80 ℃ | |||
| Máx.fusible de respaldo | 160A gL/gG | ||||
| Estado de funcionamiento/indicación de fallo | Verde/rojo (LN), amarillo (N-PE) | ||||
| Área de sección transversal (Mín.)/(Máx.) | 4mm²/35mm² | ||||
| Para montaje en | Carril DIN de 35 mm | ||||
| Material cerrado | Plástico Térmico UL94-V0 | ||||
| Grado de protección | IP20 (integrado) | ||||
Los protectores contra sobretensiones de CA tipo 1+2 con una corriente de descarga por impulso de 12,5 kA están diseñados para una protección sólida contra sobretensiones en diversas aplicaciones.Así es como se usan comúnmente:
Sitios industriales: Estos protectores contra sobretensiones son ideales para proteger las entradas de servicio en sitios industriales, particularmente aquellos que ya cuentan con sistemas de protección contra rayos o aplicaciones de jaula mallada.Su alta capacidad de descarga garantiza que puedan manejar la energía sustancial asociada con la caída directa de rayos, protegiendo así la infraestructura eléctrica y los equipos sensibles de la instalación.
Ambientes hostiles: El diseño de estos protectores contra sobretensiones suele presentar un alto grado de robustez, lo que los hace adecuados para entornos industriales hostiles.Pueden soportar altos valores de impacto y resistencia a vibraciones, lo que garantiza su confiabilidad en condiciones severas.
Protección de edificios: Los protectores contra sobretensiones tipo 1+2 con una clasificación de 12,5 kA también se utilizan en edificios comerciales y residenciales para proteger los tableros de distribución principales.Sirven como defensa principal contra sobretensiones que pueden ingresar al sistema eléctrico desde fuentes externas.
Cumplimiento de Normas: La instalación de un protector contra sobretensiones ayuda a garantizar el cumplimiento de las normas de seguridad nacionales e internacionales, que a menudo requieren protección contra sobretensiones transitorias para evitar riesgos de incendio y daños al equipo.
Grandes Instalaciones y Complejos: Dada su alta capacidad de corriente de descarga de impulso, estos protectores contra sobretensiones son particularmente adecuados para instalaciones grandes como hospitales, centros de datos y plantas de fabricación donde el impacto potencial de las sobretensiones puede ser significativo.
En resumen, un protector contra sobretensiones Tipo 1+2 con una clasificación de corriente de descarga de impulso de 12,5 kA proporciona un importante nivel de protección en entornos que corren riesgo de sufrir rayos directos e indirectos, así como otras fuentes de sobretensiones eléctricas.Son un componente fundamental para salvaguardar la integridad de los sistemas eléctricos en una amplia gama de aplicaciones industriales, comerciales y residenciales.
