NH1
Chanan
| Cantidad: | |
|---|---|
Los cartuchos fusibles NH1 son un componente esencial del sistema de fusibles NH, un tipo estandarizado de fusible industrial que se utiliza para proteger los circuitos eléctricos contra sobrecorriente.El '1' en NH1 indica su tamaño dentro de la serie de fusibles NH, lo que significa que es más grande que los tamaños NH00 y NH0 pero más pequeño que los tamaños NH2, NH3 y NH4.
Las características clave de los cartuchos fusibles NH1 incluyen:

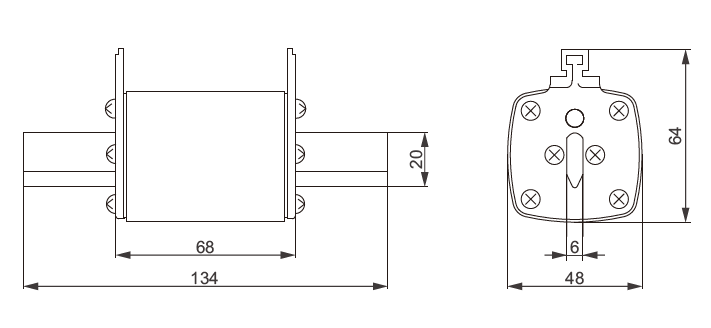

Tamaño físico: La designación de tamaño '1' indica sus dimensiones físicas estandarizadas, lo que garantiza la compatibilidad con las bases de fusibles o los cuadros de distribución correspondientes.
Clasificaciones eléctricas: Los cartuchos fusibles NH1 están clasificados para niveles máximos de voltaje y corriente específicos, lo que determina su capacidad eléctrica sin quemarse.
Función de protección: Su función principal es proteger los equipos eléctricos interrumpiendo el circuito en caso de sobrecorriente, ya sea por sobrecarga o cortocircuito, evitando así posibles daños al circuito o a los dispositivos conectados.
Diseño: Los fusibles NH1 suelen tener un diseño de hoja de cuchillo con hojas de contacto en ambos extremos, lo que facilita la inserción y el reemplazo en bases o portafusibles.
Aplicaciones: Los fusibles NH1 encuentran aplicación en diversos entornos industriales para la protección de motores, transformadores y otras instalaciones eléctricas, garantizando un funcionamiento seguro al eliminar rápidamente altas corrientes de falla.
Los cartuchos fusibles NH1 desempeñan un papel crucial en el mantenimiento de la seguridad y la prevención de daños en los sistemas eléctricos industriales, proporcionando protección confiable contra sobrecorriente cuando sea necesario.
| Modelo | Modelos equivalentes | Corriente nominal (A) | Tensión nominal (V) | I²t (Amperios² segundos) | Pérdida de energía (W) | |
| Prearco | I1 120kA a 500V | |||||
| NH1-50A | RT16-1 TE1 RT20-1 RO32 3NA3 | 50 | 500 690 | 6350 | 18000 | 6.4 |
| NH1-63A | 63 | 6800 | 23000 | 5.6 | ||
| NH1-80A | 80 | 10500 | 31200 | 7.7 | ||
| NH1-100A | 100 | 22000 | 68200 | 8.2 | ||
| NH1-125A | 125 | 29000 | 82000 | 13 | ||
| NH1-160A | 160 | 62000 | 310000 | 12.3 | ||
| NH1-200A | 200 | 97000 | 368600 | 15 | ||
| NH1-224A | 224 | 124000 | 471200 | 18 | ||
| NH1-250A | 250 | 151300 | 574900 | 19 | ||
Los cartuchos fusibles NH1 son un componente esencial del sistema de fusibles NH, un tipo estandarizado de fusible industrial que se utiliza para proteger los circuitos eléctricos contra sobrecorriente.El '1' en NH1 indica su tamaño dentro de la serie de fusibles NH, lo que significa que es más grande que los tamaños NH00 y NH0 pero más pequeño que los tamaños NH2, NH3 y NH4.
Las características clave de los cartuchos fusibles NH1 incluyen:
Tamaño físico: La designación de tamaño '1' indica sus dimensiones físicas estandarizadas, lo que garantiza la compatibilidad con las bases de fusibles o los cuadros de distribución correspondientes.
Clasificaciones eléctricas: Los cartuchos fusibles NH1 están clasificados para niveles máximos de voltaje y corriente específicos, lo que determina su capacidad eléctrica sin quemarse.
Función de protección: Su función principal es proteger los equipos eléctricos interrumpiendo el circuito en caso de sobrecorriente, ya sea por sobrecarga o cortocircuito, evitando así posibles daños al circuito o a los dispositivos conectados.
Diseño: Los fusibles NH1 suelen tener un diseño de hoja de cuchillo con hojas de contacto en ambos extremos, lo que facilita la inserción y el reemplazo en bases o portafusibles.
Aplicaciones: Los fusibles NH1 encuentran aplicación en diversos entornos industriales para la protección de motores, transformadores y otras instalaciones eléctricas, garantizando un funcionamiento seguro al eliminar rápidamente altas corrientes de falla.
Los cartuchos fusibles NH1 desempeñan un papel crucial en el mantenimiento de la seguridad y la prevención de daños en los sistemas eléctricos industriales, proporcionando protección confiable contra sobrecorriente cuando sea necesario.
| Modelo | Modelos equivalentes | Corriente nominal (A) | Tensión nominal (V) | I²t (Amperios² segundos) | Pérdida de energía (W) | |
| Prearco | I1 120kA a 500V | |||||
| NH1-50A | RT16-1 TE1 RT20-1 RO32 3NA3 | 50 | 500 690 | 6350 | 18000 | 6.4 |
| NH1-63A | 63 | 6800 | 23000 | 5.6 | ||
| NH1-80A | 80 | 10500 | 31200 | 7.7 | ||
| NH1-100A | 100 | 22000 | 68200 | 8.2 | ||
| NH1-125A | 125 | 29000 | 82000 | 13 | ||
| NH1-160A | 160 | 62000 | 310000 | 12.3 | ||
| NH1-200A | 200 | 97000 | 368600 | 15 | ||
| NH1-224A | 224 | 124000 | 471200 | 18 | ||
| NH1-250A | 250 | 151300 | 574900 | 19 | ||
