NH00
Chanan
| Cantidad: | |
|---|---|
El cartucho fusible NH00 es un componente del sistema de fusibles NH, que es un tipo de fusible industrial utilizado principalmente en Europa pero reconocido internacionalmente.El '00' especifica el tamaño físico dentro de la serie de fusibles NH, que va desde NH000 (el más pequeño) hasta NH4 (el más grande).
Las características clave de un cartucho fusible NH00 incluyen:

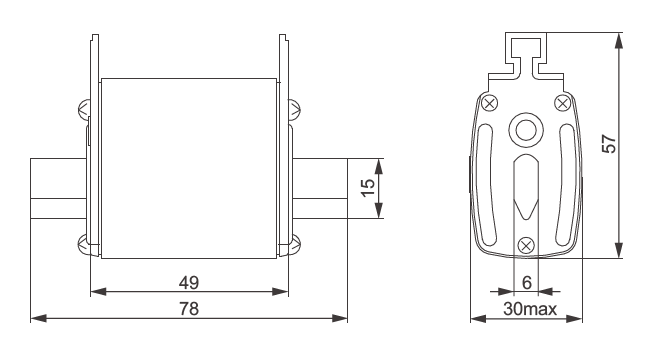

Tamaño físico: La designación '00' se refiere al tamaño del fusible, que está estandarizado para caber en portafusibles y cuadros de distribución adecuados.
Clasificaciones eléctricas: Los cartuchos fusibles NH00 están clasificados para niveles de voltaje y corriente específicos, que determinan cuánta corriente eléctrica pueden transportar sin quemarse y el voltaje máximo que pueden interrumpir de manera segura.
Proteccion: El objetivo principal de un cartucho fusible NH00 es proteger los circuitos eléctricos de condiciones de sobrecorriente causadas por sobrecargas o cortocircuitos.Cuando ocurre una condición de sobrecorriente, el fusible se derretirá, rompiendo el circuito y evitando posibles daños al equipo o riesgos de incendio.
Diseño: Por lo general, los cartuchos fusibles NH00 tienen un diseño de cuchilla con cuchillas de contacto en ambos extremos, lo que los hace fáciles de instalar y reemplazar en bases de fusibles o interruptores de desconexión.
Aplicaciones: Estos fusibles se utilizan comúnmente en entornos industriales para proteger motores, transformadores y otros equipos eléctricos.Están diseñados para eliminar rápidamente corrientes de falla altas para garantizar la seguridad y minimizar el daño al equipo.
Estandarización: Los fusibles NH están diseñados de acuerdo con los estándares de la Comisión Electrotécnica Internacional (IEC), lo que garantiza un rendimiento constante y compatibilidad entre varias marcas y regiones.
Identificación: Junto con el tamaño y la forma físicos, los cartuchos fusibles NH00 estarán marcados con su corriente nominal y capacidad de corte para garantizar que se utilice el fusible correcto en cada aplicación.
Los cartuchos fusibles NH00 son una parte integral de la seguridad eléctrica en entornos industriales, ya que brindan protección confiable contra sobrecorriente y mantienen la integridad del sistema.
| Modelo | Modelos equivalentes | Corriente nominal (A) | Tensión nominal (V) | I²t (Amperios² segundos) | Pérdida de energía (W) | |
| Prearco | I1 120kA a 500V | |||||
| NH00-50A | RT16-00 NT00 RT20-00 RO31 3NA3 | 50 | 500 690 | 5800 | 21500 | 5 |
| NH00-63A | 63 | 5800 | 25000 | 5 | ||
| NH00-80A | 80 | 11000 | 35000 | 7 | ||
| NH00-100A | 100 | 19000 | 6000 | 7.5 | ||
| NH00-125A | 125 | 25000 | 125000 | 10 | ||
| NH00-160A | 160 | 64000 | 310000 | 10 | ||
