CAFL15D14L
Chanan
| Cantidad: | |
|---|---|
Los fusibles cilíndricos gPV CAFL15D14L de 14x85 mm con una tensión nominal de 1500 V CC y una corriente nominal de cortocircuito (SCCR) de 30 kA están diseñados para su uso en sistemas fotovoltaicos.Estos fusibles están diseñados para proteger contra sobrecargas y cortocircuitos en aplicaciones de energía solar, garantizando la seguridad y confiabilidad de la configuración eléctrica.
Aquí hay un desglose de las especificaciones:

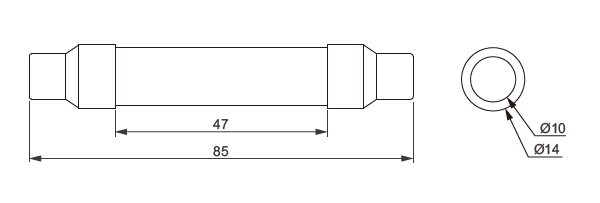

14x85mm: Esto indica las dimensiones físicas del fusible, donde 14 mm es el diámetro y 85 mm es la longitud.
gPV: Esto significa 'fotovoltaico general'. Es una designación de categoría para fusibles que están diseñados específicamente para proteger los componentes de los sistemas fotovoltaicos contra la sobrecorriente, que puede ocurrir debido a condiciones como corriente inversa o fallas en el sistema.
1500 VCC: Esta es la tensión nominal del fusible, lo que significa que se puede utilizar en circuitos eléctricos que funcionan con un voltaje de corriente continua (CC) de hasta 1500 voltios.Esta clasificación de alto voltaje es típica de grandes instalaciones solares, donde el conjunto fotovoltaico genera un voltaje de CC significativo.
30 kA: Esto se refiere a la capacidad de corte o la corriente de falla máxima que el fusible puede interrumpir de manera segura.En este caso, el fusible puede interrumpir hasta 30.000 amperios (30 kA) sin dañar el sistema que protege.
Fusible cilíndrico: Esto describe la forma del fusible, que es una estructura en forma de tubo.Los fusibles cilíndricos se utilizan comúnmente porque son fáciles de instalar y reemplazar, y encajan bien en portafusibles o clips estandarizados.
En resumen, un fusible cilíndrico 14x85mm gPV 1500VDC 30kA es un componente diseñado para proteger sistemas de energía solar rompiendo el circuito si se produce una sobrecorriente, evitando posibles daños a los equipos o peligros como incendios.Está diseñado para manejar aplicaciones de CC de alto voltaje específicas de instalaciones fotovoltaicas.
| Modelo | Corriente nominal (A) | Modelo de base de fusible | I²t (A² seg) | Pérdida de energía (W) | ||
| Prearco | claro total | 0,8 pulgadas | 1,0 pulgadas | |||
| CAFL15D14L25 | CAF1-15(X)PV | 25 | 160 | 580 | 4.3 | 7.8 |
| CAFL15D14L30 | 30 | 230 | 780 | 5.0 | 9.2 | |
| CAFL15D14L32 | 32 | 250 | 1050 | 6.0 | 11 | |
| CAFL15D14L40 | 40 | 650 | 2640 | 8.2 | 15 | |
| CAFL15D14L45 | 45 | 900 | 3260 | 8.8 | 16 | |
| CAFL15D14L50 | 50 | 1065 | 3820 | 10.3 | 18.8 | |
