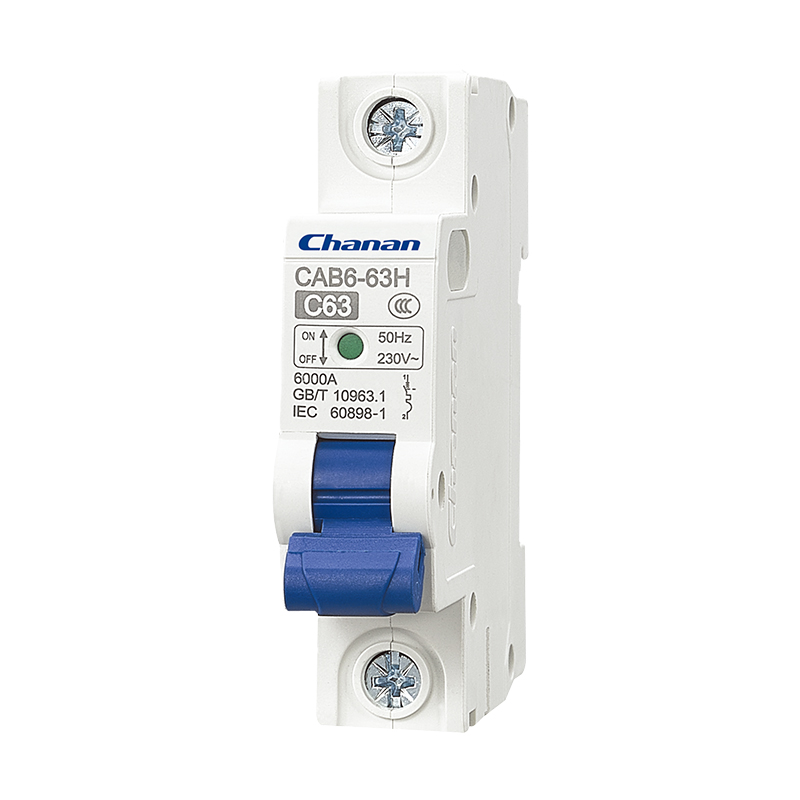

Disyuntor miniatura MCB CAB6-63H 6kA

● Estándar: IEC60898-1
● Tipo de viaje: Termomagnético
● Corriente nominal: 1~63A
● Tensión nominal: 240/415V
● Número de polos: 1P,2P,3P,4P,1P+N,3P+N
● Capacidad nominal de corte en cortocircuito: 6kA
● Curva de disparo: B, C, D
● Temperatura del aire ambiente: -5...+40 ºC
● Conexión: desde arriba y desde abajo
● Certificados: CE, CB

Model:
CAB6-63H
Marca:
Chanan

Disponibilidad:

Cantidad:



Consultar

Descripción del Producto

MCB serie CAB6-63: doble protección para sus circuitos

Control de circuito optimizado con MCB serie CAB6-63

El MCB de la serie CAB6-63 es un dispositivo esencial diseñado para proporcionar una doble protección contra los peligros comunes de sobrecarga y cortocircuito.Ideal para circuitos de CA que funcionan a 50 Hz y compatible con tensiones nominales de 240/415 V junto con una capacidad de corriente de hasta 63 A, sirve como una solución eficaz para la protección y conmutación ocasional de circuitos eléctricos.

Los beneficios distintivos del MCB serie CAB6-63

Capacidad de ruptura superior para seguridad ininterrumpida

Con una capacidad de corte de 6 kA, el MCB de la serie CAB6-63 está totalmente equipado para gestionar corrientes de falla exigentes, manteniendo la integridad operativa sin disparos accidentales.Esta calificación es una gran garantía y refleja la capacidad del MCB para preservar la seguridad de la instalación eléctrica bajo tensión.

Diseñado para la eficiencia espacial

La estructura compacta del MCB CAB6-63 aborda la necesidad de economía de espacio en los paneles eléctricos modernos.Su diminuto tamaño no obstaculiza su funcionalidad, lo que lo convierte en la opción perfecta para instalaciones donde el espacio del panel es escaso.

Rentabilidad: protección de calidad que ahorra dinero

En comparación con disyuntores alternativos que ofrecen capacidades de interrupción similares, la serie CAB6-63 surge como una opción económica pero confiable.Ofrece un medio económicamente viable para defender sus circuitos eléctricos contra peligros potenciales.

Proceso de instalación simplificado

La facilidad de instalación es una característica principal del MCB de la serie CAB6-63.Su diseño favorece una instalación rápida y sin complicaciones, y el producto se puede montar fácilmente en carriles DIN, lo que acelera aún más el proceso de instalación.

Operación confiable en todos los ámbitos

El CAB6-63 es sinónimo de confiabilidad.Tiene una vida útil prolongada y está desarrollado para brindar protección constante contra los peligros de sobrecarga y cortocircuitos, lo que contribuye a una experiencia eléctrica segura e ininterrumpida.

Conclusión: MCB serie CAB6-63: eficiente, económico y eficaz

En conclusión, el MCB de la serie CAB6-63 encapsula las características ideales de un dispositivo de protección eficaz: alta capacidad de corte, compacidad, asequibilidad, fácil instalación y rendimiento confiable.

Parámetros técnicos

Estándar	CEI/EN60898-1
Proteccion	Sobrecorriente y cortocircuito.
tipo de viaje	termomagnético
No. de polos	1P, 2P, 3P, 4P, 1P+N, 3P+N
Corrientes nominales en	1,2,3,4,5,6,10,16,20,25,32,40,50,63A
Tensión nominal Ue	240/415V~
Frecuencia nominal	50/60Hz
Capacidad de ruptura nominal	6000A
Clase limitante de energía	3
Impulso nominal con tensión estándar (1,2/50) Uimp	4.000V
Tensión de prueba dieléctrica a frecuencia industrial durante 1 min.	2kV
Característica de liberación térmica	(1,13-1,45) x pulgadas
Característica de liberación magnética	B:(3-5) x Pulg., C:(5-10) x Pulg., D:(10-20) x Pulg.
vida electrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicador de posición de contacto	Sí
Grado de protección	IP20
Temperatura ambiente	-5℃ a +40℃Max.95% de humedad
Tipo de conexión de terminales	Barra colectora tipo cable/pin
Tamaño máximo de terminal para cable	25mm²
Par de apriete máx.	2,5 Nm
Instalación	Montaje en carril DIN de 35 mm
Conexión	Desde arriba y abajo
