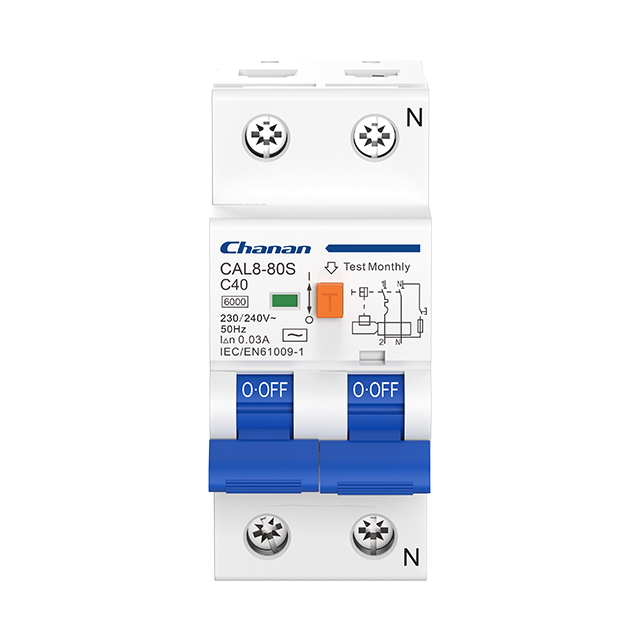

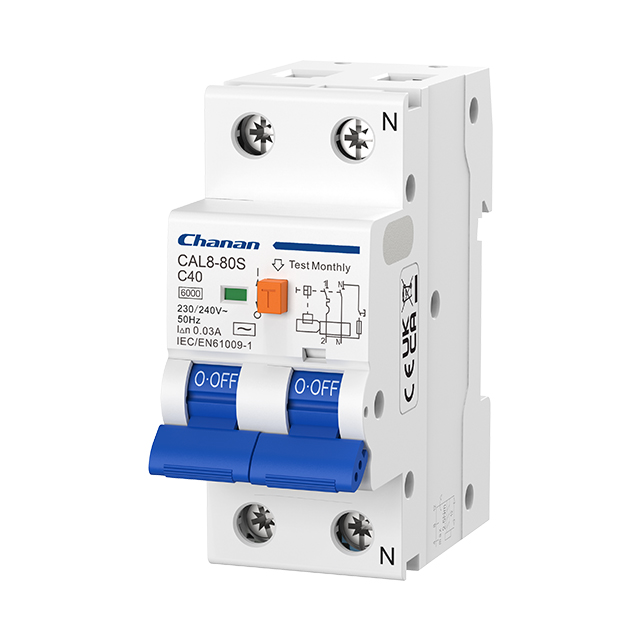

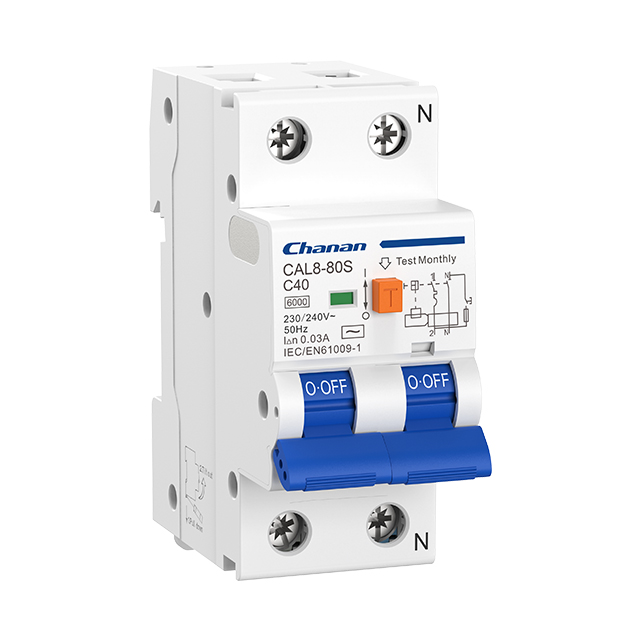

CAL8-80S
Chanan
| Cantidad: | |
|---|---|
El CAL8-80S 6kA establece un nuevo estándar en la gestión de circuitos eléctricos.Está optimizado para circuitos de redes de distribución que funcionan a CA 50/60 Hz, con una tensión nominal de trabajo de hasta 230 V y que admiten corrientes de hasta 80 A.Este RCBO (disyuntor de corriente residual con sobrecorriente) es multifacético y brinda protección indispensable contra el contacto indirecto para personas y ofrece protección contra fugas críticas para diversos equipos.
Más allá de su función protectora fundamental contra fugas, el RCBO CAL8-80S 6kA está diseñado para ofrecer protección confiable contra sobrecargas y cortocircuitos.Esto combina dos funciones de seguridad críticas en un solo dispositivo, salvaguardando líneas y equipos eléctricos, garantizando un suministro de energía continuo y seguridad en entornos residenciales y comerciales.
Este RCBO no se limita a la seguridad;Funciona eficazmente para las tareas menos frecuentes pero necesarias, como cambiar circuitos e iniciar motores en condiciones normales de funcionamiento.Esta flexibilidad lo convierte en un componente versátil en una amplia gama de instalaciones eléctricas, desde escenarios domésticos hasta industriales.
En resumen, el CAL8-80S 6kA está diseñado para ser una solución integral para la protección de circuitos, manteniendo la seguridad y la confiabilidad sin comprometer el rendimiento.
| Estándar | CEI/EN61009-1 |
| Proteccion | Falla a tierra, sobrecorriente y cortocircuito, sobretensión (seleccionable) |
| tipo de viaje | Fallo a tierra: electrónico |
| Sobrecarga y cortocircuito: termomagnético. | |
| Tipo de protección (fuga eléctrica) | aire acondicionado, un |
| No. de polos | 1P+N 2módulo, línea N con desconectado |
| Tensión nominal (Ue) | 230/240V~ |
| Corrientes nominales (In) | 6,10,16,20,25,32,40A,63A,80A |
| Corrientes de sensibilidad nominal (I△n) | 30.100.300mA |
Tiempo de apagado de corriente residual bajo I△n | ≤ 0,1 s |
| Capacidad residual nominal de cierre y rotura (I△m) | 500 A (en ≤ 50 A), 10 pulgadas (en > 50 A) |
| Frecuencia nominal | 50/60Hz |
| Capacidad de ruptura nominal | 6.000A |
| Clase limitante de energía | 3 |
| Tensión nominal soportada al impulso (1,2/50) Uimp | 4.000V |
| Tensión de prueba dieléctrica a frecuencia industrial durante 1 min | 2kV |
| Característica de liberación térmica | (1,13-1,45) x pulgadas |
| Característica de liberación magnética | B:(3-5) x Pulg., C:(5-10) x Pulg. |
| vida electrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Indicador de falla a tierra | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente | -25 ℃ a +40 ℃, máx.95% de humedad |
| Tipo de conexión de terminales | Cable/barra colectora tipo pin/barra colectora tipo horquilla |
| Máx.tamaño de terminal para cable | 25mm2 |
| Máx.par de apriete | 2,5 Nm |
| Instalación | Montaje en carril DIN de 35 mm |
| Conexión | Desde arriba |
