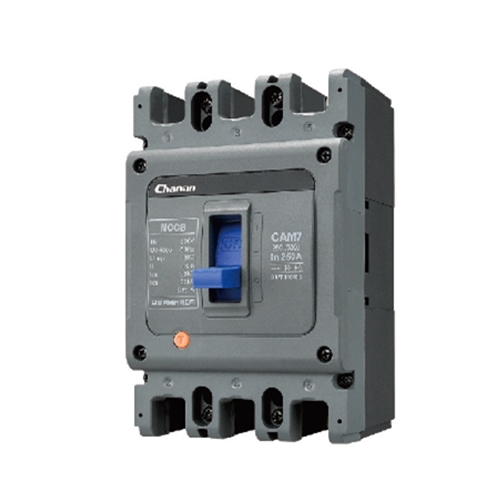

Disyuntor de caja moldeada CAM7 MCCB

Condiciones normales de trabajo

1. Altitud: La altitud del sitio de instalación es de 2000 my menos.
2. Temperatura del aire ambiente: la temperatura del aire ambiente no es superior a + 40°C (+45°C para productos marinos) ni inferior a -5°C, y la temperatura media en 24 horas no supera los +35°C .
3. Condiciones atmosféricas: cuando la temperatura máxima es de + 40°C, la humedad relativa del aire no supera el 50% y se puede permitir una humedad alta efectiva a temperaturas más bajas;por ejemplo, la humedad relativa podría ser del 90 % a 20 P.Se deben tomar medidas especiales para la condensación que ocasionalmente se produce en el producto debido a los cambios de temperatura.
4. Puede funcionar resistiendo la influencia del aire húmedo, la influencia de la niebla salina y la niebla de aceite, la talla de bacterias tóxicas y la influencia de la radiación nuclear.
5. Puede funcionar de manera confiable bajo la vibración normal del barco.
6. Puede funcionar de manera confiable en condiciones de un terremoto leve (nivel 4).
7. Puede funcionar en el medio sin riesgo de explosión y el medio no tiene suficiente gas ni polvo conductor para corroer el metal y destruir el aislamiento.
8. Puede funcionar en un lugar libre de lluvia y nieve.
9. Puede funcionar si la inclinación máxima es de ±22,5°.
10. El grado de contaminación es 3.
11. Categoría de instalación: La categoría de instalación del disyuntor principal es II, y la categoría de instalación de los circuitos auxiliares y circuitos de control no conectados al circuito principal es II.

Clasificación

1. Según número de polo del producto: clasificar en 2 polos, 3 polos y 4 polos.Las formas de los polos neutros (N polos) en productos de 4 polos son las siguientes:
◇ El polo N no está instalado con un elemento de disparo por sobrecorriente, y el polo N siempre está conectado y no se abrirá ni cerrará con los otros tres polos.
◇ El polo N no está instalado con un elemento de disparo por sobrecorriente, y el polo N está abierto y cerrado con otros tres polos (el polo N está abierto primero y luego cerrado).
◇ Los componentes de disparo por sobrecorriente instalados en N polos se abren y cierran con otros tres polos.
◇ Los componentes de liberación de sobrecorriente instalados en N polos no se abrirán ni cerrarán junto con otros tres polos.
2. Clasifique según la capacidad nominal de corte en cortocircuito del disyuntor:
L: tipo estándar;M. Tipo de rotura superior;H. Tipo de rotura alta;
R: Tipo de rotura ultra alta
3. Clasificar según el modo de operación: operación directa con manija, operación con manija giratoria, operación eléctrica;
4. Clasifique según el método de cableado: cableado frontal, cableado trasero, cableado enchufable;
5. Clasificar según el método de instalación: fija (instalación vertical o instalación horizontal)
6. Clasificar por uso: distribución de energía y protección de motores;
7. Clasificar según la forma de liberación de sobrecorriente: tipo electromagnético, tipo electromagnético térmico;
8. Clasificar según si hay accesorios: con accesorios, sin accesorios;
Los accesorios se dividen en accesorios internos y accesorios externos;los accesorios internos tienen cuatro tipos: disparador de mínima tensión, contactos auxiliares y contactos de alarma;Los accesorios externos tienen un mecanismo operativo de manija giratoria, un mecanismo operativo eléctrico, un mecanismo de enclavamiento y un bloque de terminales de cableado, etc. Los códigos de los accesorios internos se muestran en la siguiente tabla.

Parámetro

Principales índices de desempeño

Dimensiones de contorno e instalación

◇ Cableado frontal
